一、软件安装

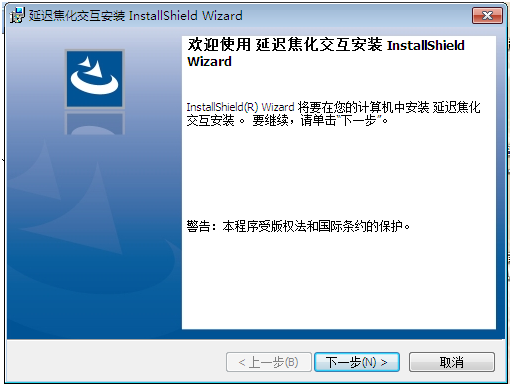

点击下载软件(延迟焦化虚拟仿真安装软件)，下载软件后，右键点击安装包，选择管理员身份运行。双击安装包，开始安装，进度条加载完成后（如安装过程中系统提示缺少.NET framework4.0插件，请点击下载），如下图：

点击下一步，进度条完成后，完成安装，如下图：

安装成功后，会在桌面建立名为“延迟焦化虚拟仿真”的文件夹。

二、软件登录

打开文件夹，看到软件图标，如下图：

点击“延迟焦化DCS”登录，进入登录界面，如下图：

专家评审登录：内操作员组号：n1 （n1-n90都可以，如果n1上不去，可以换其他的登录）

   学号：123  姓名：123  ；

运行模式可选择：冷态开车、正常运行、正常停车、紧急停车、事故一：气压机K-201故障、事故二：初汽油中断；默认模式：冷态开车。

    点击登录，进入主界面，如下图

点击菜单上的“任务”，在弹出菜单中选择“多人在线”，弹出设置窗口，如下图:

   点击“获取本机IP”，设置窗口中1号位置出现本机IP地址，如下图：

   点击“创建”，设置窗口中2号位置，出现登录信息，如下图：

   返回到“延迟焦化虚拟仿真”文件夹，双击打开延迟焦化VRS软件，弹出登录界面，如下图：

   服务IP框中的内容与设置窗口中2号位置信息一致，表明通讯信息无误：

   专家评审在外操人员输入框中输入：w1（此处必须与n对应，例如n1对应w1,n5对应w5,以此类推）
输入完毕，点击登录，进入VRS主界面，如下图：

   返回DCS主界面，设置窗口中3号位置出现VRS登录信息，表明通讯信息无误，点击“开始”，建立通讯，然后点击“关闭”，关闭设置窗口。

   点击DCS菜单的“工具”，弹出菜单中点击“只能考评系统”，如下图：

   双击第一步，弹出通讯对讲机，需要外操的操作步骤自动添加到信息输入框中，点击“发送”，返回VRS软件界面，查看接收信息，如下图：

   点击搜索按钮，打开阀门搜索框，输入需要操作的阀门位号，如下图：

   点击“确认”，快速定位到阀门位置，如下图：

   控制人物转到合适位置，点击阀门进行操作，（具体人物控制方式详见软件中的帮助界面，点击软件主界面右下角的问号按钮）如下图：

   返回DCS查看操作结果，只能考评系统评判结果和主界面中对应阀门的状态，如下图：

   考评只能系统中打对号说明操作正确

   界面中阀门变绿色说明操作正确，关闭阀门是绿色变红色。
   按照此种方式，完成全部工艺生产操作流程。

   三. 实验具体操作说明书

   点击下载（延迟焦化虚拟仿真软件使用说明书）
